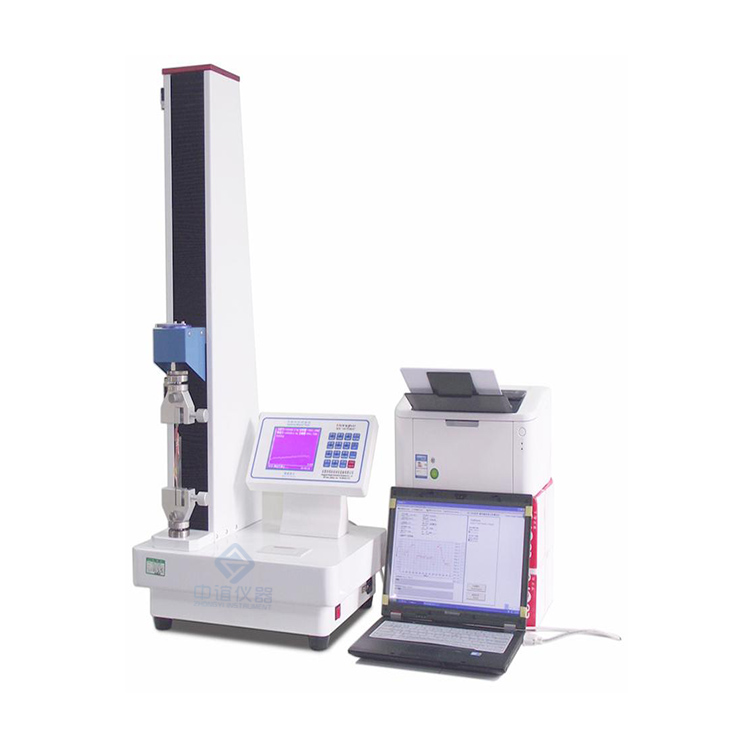

几乎每一个软包企业，都要求在实验室中配备电子拉力试验机，其在软包装中的应用最广泛。从拉伸强度到撕裂强度，从剥离强度到热封强度，到底怎样更好的使用电子拉力机呢？以东莞市中谊精密仪器有限公司出品的ZY-LSY01微电脑拉伸强度测定仪、材料拉力试验机（电脑材料剥离|拉力测试仪）为例，探讨其在软包装实验室中的应用——拉伸强度测试的具体使用方法。 首先，材料拉力试验机（ZY-LSY01系列电脑材料剥离|拉力测试仪）的主要作用是强度的检测。 ---------------------------------------------------------------------------------------------- 1、ZY-LSY01微电脑拉伸强度测定仪制样 对于卷膜来说，需要去掉表面三层裁取，或者解卷后1米后的地方裁取，一般要沿样品宽度方向大约等间隔取样。平膜舍弃边沿不平整办法取样。袋子要经向、纬向、缝合、粘合部分都取样，试样形状除另有规定，过去一般采用如图的哑铃形，近年大部分采取长条形的。 L2-总长120；L1-夹具间初始距离86±5；L0-标线间距离40±0.5；d-厚度(见6.1)； R-大半径25士2，r-小半径14士1；b-平行部分宽度l0±0.5；b1一端部宽度25±0.5 用配备的取样刀直接裁取宽度15mm，总长度150mm，标距为50mm的长条型试样。 要求试样应该边缘平滑无缺口。可用放大镜检查缺口，舍去边缘有缺陷的试样。试样按纵横每个试验方向为一组，每组试样不少于5个。 试样需在23℃，相对湿度50％的恒温恒湿箱中稳定试样4小时。 ---------------------------------------------------------------------------------------------- 东莞市中谊精密仪器有限公司 阿里店铺https://shop7e48522e2s065.1688.com/ 2、ZY-LSY01材料拉力试验机测试 将稳定好的试样置于试验机的两夹具中，尽量使试样纵轴与上、下夹具中心连线相重合，并且要松紧适宜，以防止试样滑脱和断裂在夹具内（夹具内已衬橡胶类的弹性材料）。 在微电脑操作面板处设定试验的参数，如试验速度、要求结果、试样长度等参数。 各种不同薄膜的试验速度要求不同，应按被测材料有关规定要求的速度进行选择。如果没有规定速度，考虑到材料的蠕变性能，则一般比较薄的薄膜选择速度高一些，厚的选择低。 东莞中谊ZY-LSY01材料拉力机（电脑材料剥离|拉力测试仪|电子拉力机） 附 表一 各种膜、袋标准要求的试验速度（空载） 品 名 速度 标准号 备注 双向拉伸聚苯乙烯（BOPS）片材 50±5 mm/min GB/T 食品包装用聚氯乙烯硬片、膜 GB/T 15267-94 双向拉伸聚酯薄膜 100±10mm/min GB/T 电气绝缘用聚酯薄膜 GB 13950-92 包装用聚乙烯吹塑薄膜 GB/T 4456-1996 高密度聚乙烯吹塑薄膜 GB 12025-89 聚乙烯热收缩薄膜 GB/T 13519-92 热封型双向拉伸聚丙烯薄膜 GB/T 12026-2000 双向拉伸聚丙烯珠光薄膜 BB/T 0002-94 双向拉伸尼龙(BOPA)/低密度聚乙烯(LDPE)复合膜、袋 QB/T 1871-93 Ⅳ型 按“试验”键，设备会自动运行，试样断裂后设备会回归原位，这时电脑上会显示运动曲线和各种结果。此时可以打印结果。 感谢阅读《拉力试验机在软包装实验室的应用》一文，关注东莞市中谊精密仪器有限公司技术栏目，阅读精彩造纸包装印刷行业资讯文章。
